▲應用規范
1、設計制造：GB/T12224-2005、JB/T7747-2010
2、連接形式：內螺紋連接；承插焊連接
3、結構特征：錐面密封；活動閥瓣
4、閥門檢驗和試驗： GB/T 13927-2008
5、材料：碳碳鋼按GB/T 12228-2006的規定、不銹鋼GB/T 1220-2007的規定

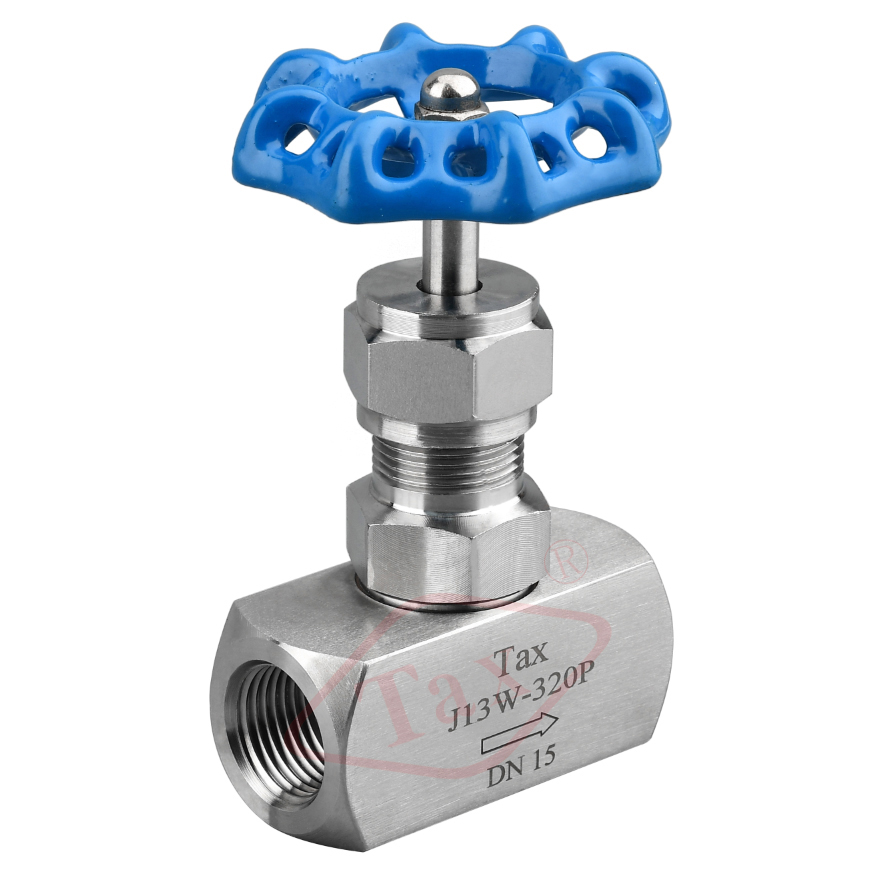

▲結構形式
▲性能規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 32 |
| 殼體試驗 | 48 |
| 密封試驗 | 35.2 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≦450°C |
| 適用介質 | 水、蒸氣、油品等 |
▲主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| J13H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨PTFE |
| J13W-320P | SS304 | SS304 | SS304 | SS304 |

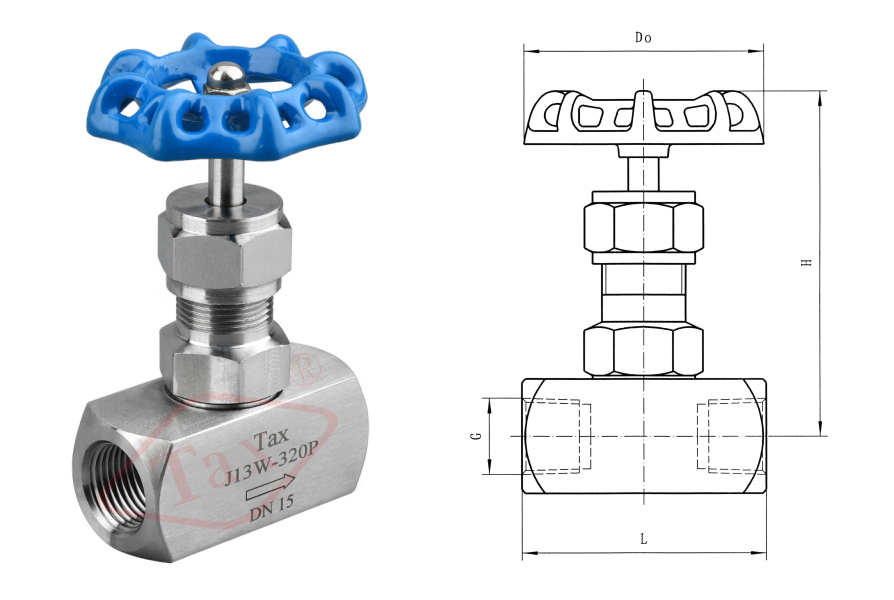

▲主要外形尺寸
| 規格 | G | L | H | Do | 重量 |
| DN6 | 1/4 | 57 | 82 | 63 | 0.45 |
| DN10 | 3/8 | 57 | 82 | 63 | 0.45 |
| DN15 | 1/2 | 64 | 93 | 63 | 0.55 |
| DN20 | 3/4 | 80 | 104 | 78 | 0.95 |
| DN25 | 1 | 90 | 130 | 100 | 1.7 |
| DN32 | 1? | 110 | 158 | 130 | 3.45 |
